Een plattegrond op schaal maak je door alle echte afmetingen door hetzelfde getal te delen. Bij schaal 1:50 wordt een kamer van 5 meter lang 10 centimeter op papier. Meet eerst de ruimte, kies een schaal en teken daarna muren, ramen, deuren en meubels in dezelfde verhouding.
Hieronder lees je hoe je dat op papier aanpakt, met een omrekentabel en een uitgewerkt voorbeeld. Deze tekening helpt je bij je indeling en het maken van een verbouwplan.
Wat is een plattegrond op schaal en wanneer heb je er één nodig?
Een plattegrond op schaal is een bovenaanzicht van je ruimte waarbij alle afmetingen verkleind maar onderling kloppend zijn. Je ziet in één oogopslag verhoudingen, looproutes en of meubels passen. Je gebruikt zo’n plattegrond bij een nieuwe indeling, het plaatsen van een keuken, het plannen van stopcontacten of als basis voor offertes. Bij een grotere klus of verbouwing helpt een schaaltekening om keuzes te onderbouwen en verrassingen te voorkomen.
Een schaaltekening is niet automatisch een bouwtekening
Een indelingstekening laat zien hoe je een ruimte wilt gebruiken en kan ook op schaal zijn. De schaal zegt iets over de verhouding tussen tekening en werkelijkheid, niet over de technische volledigheid. Een professionele bouwtekening bevat daarnaast de gegevens die nodig zijn voor het betreffende ontwerp, de vergunning of uitvoering. Een eigen meubelplattegrond vervangt zulke stukken niet.
Wat heb je nodig om te beginnen?
Benodigdheden voor tekenen op papier

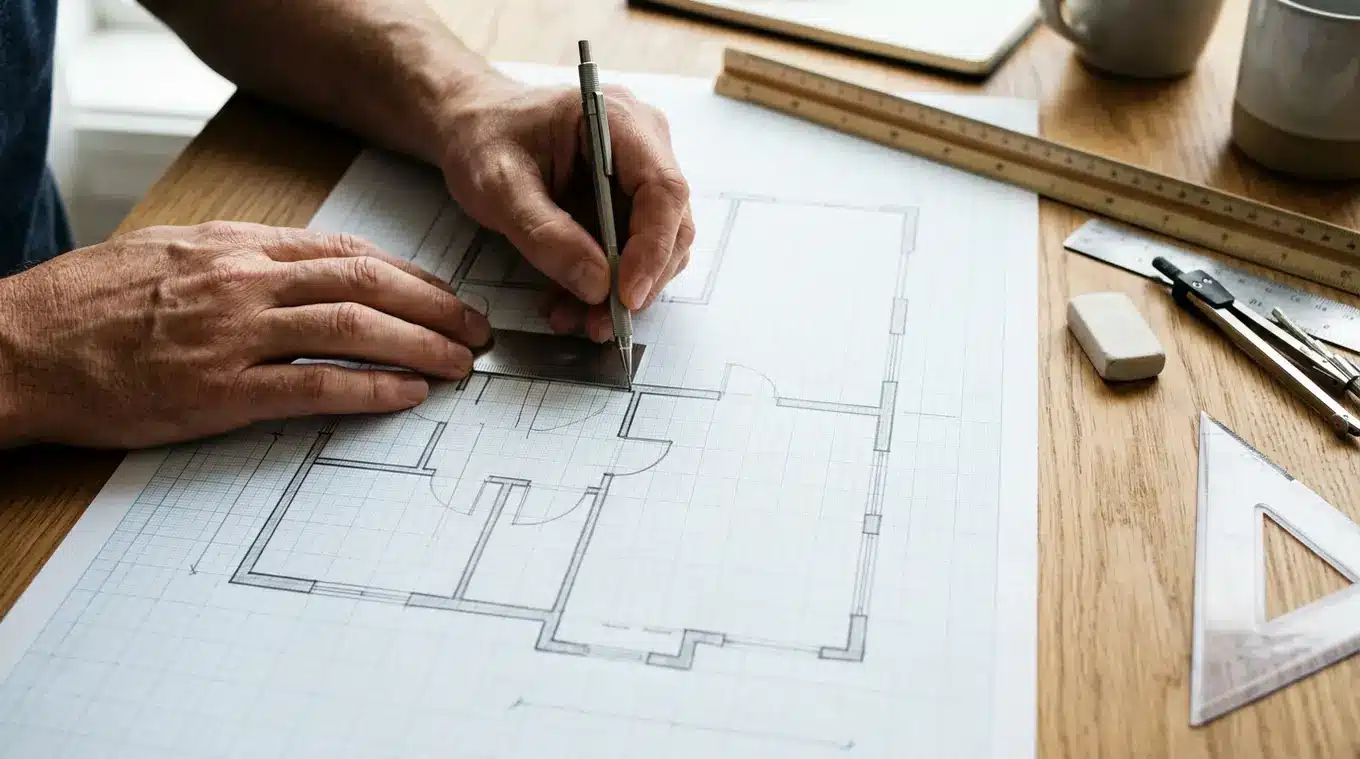

Om op ruitjespapier een plattegrond te tekenen heb je nodig:
- Ruitjespapier van 5 mm of stevig blanco papier
- Potlood, gum, liniaal of geodriehoek en eventueel een schaalliniaal
- Rolmaat of een laserafstandsmeter om je ruimte op te meten
- Kleine post-its of karton voor meubelsjablonen
- Plakband om losse sjablonen te verplaatsen
Een schaalliniaal is niet verplicht, maar maakt een tekening op schaal 1:50 of 1:100 net wat sneller en consistenter.

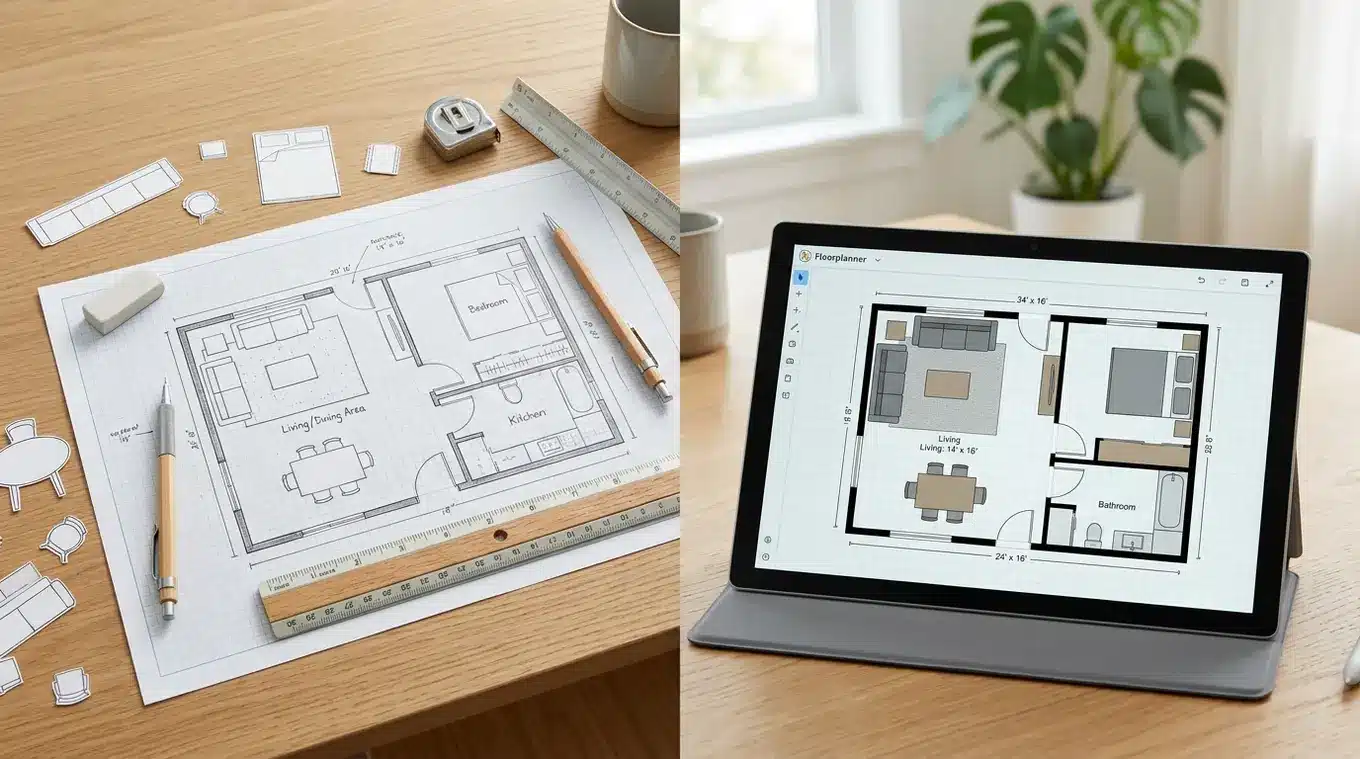

Handig: digitale tools als alternatief
Digitaal kun je muren op hun werkelijke maat invoeren en verschillende indelingen bewaren. Controleer ook meubels uit een bibliotheek: een standaardbank hoeft niet dezelfde maat te hebben als jouw bank. Wil je kiezen tussen papier en digitaal? Lees welke manier van plattegrond tekenen bij je past. Hier werken we de methode op papier uit.
Stap voor stap een plattegrond op schaal tekenen
Stap 1: verzamel en controleer je maten
Begin met de ruimte zorgvuldig inmeten. Noteer binnenmaten, openingen, wanddiktes voor zover bekend en vaste obstakels op een losse schets. Werk met één eenheid en rond de oorspronkelijke meetgegevens niet af. Markeer maten die nog moeten worden gecontroleerd.
Stap 2: kies een schaal die op je papier past
Voor één kamer is 1:50 meestal handig. Bij een hele verdieping kan 1:100 overzichtelijker zijn. Bereken eerst de lengte en breedte van je tekening en laat ruimte over voor maatlijnen en aantekeningen.
| Schaal | 1 cm op papier | 1 meter in het echt | Op 5 mm ruitjespapier | Handig voor |
|---|---|---|---|---|
| 1:50 | 50 cm | 2 cm | 4 hokjes per meter | Één kamer of detailrijke indeling |
| 1:100 | 1 meter | 1 cm | 2 hokjes per meter | Volledige woning of globaal overzicht |
Stap 3: reken de afmetingen om
Formule: tekenmaat = werkelijke maat ÷ schaalgetal. Gebruik aan beide kanten dezelfde eenheid. Voor schaal 1:50 deel je door 50; voor schaal 1:100 door 100.
| Werkelijke maat | Op schaal 1:50 | Op schaal 1:100 |
|---|---|---|
| Wand van 5 meter (500 cm) | 10 cm | 5 cm |
| Wand van 4 meter (400 cm) | 8 cm | 4 cm |
| Deur van 90 cm | 1,8 cm | 0,9 cm |
| Tafel van 200 × 90 cm | 4 × 1,8 cm | 2 × 0,9 cm |
| Wanddikte van 20 cm | 4 mm | 2 mm |
Een kamer van 5 × 4 meter teken je bij 1:50 dus als een binnenruimte van 10 × 8 cm. Op papier met hokjes van 5 mm zijn dat 20 × 16 hokjes. Deuren en meubels blijven op dezelfde schaal.
Stap 4: teken muren, ramen en deurzwaaien
Muren teken je als twee evenwijdige lijnen waarbij je de werkelijke dikte op schaal aanhoudt. Meet de muurdiktes ter plekke op, want die variëren per woning en bouwperiode. Begin bij de gemeten binnenruimte en teken de wanddikte naar buiten toe. Zo trek je de wanddikte niet per ongeluk van de beschikbare binnenruimte af. Is de dikte onbekend, noteer dat in plaats van een aanname als gemeten maat te presenteren.
Deuren teken je met een rechte lijn voor de deur zelf, aangevuld met een kwartcirkel die de draaiboog aangeeft. Zo zie je direct of er voldoende ruimte is om de deur volledig te openen zonder dat meubels of een andere deur in de weg staan. Schuifdeuren teken je als een lijn evenwijdig aan de muur, met een pijltje dat de schuifrichting aangeeft.
Ramen teken je als een onderbreking in de muurlijn, aangeduid met dunne lijnen in de opening voor het kozijn. Noteer daarbij de breedte van het raamkozijn zodat je de lichtinval en de plaatsing van meubels goed kunt beoordelen.
Stap 5: plaats meubels op dezelfde schaal
Nu ga je meubels op schaal intekenen. Meet je meubels op of check de productspecificaties. Teken elke bank, tafel of kast op dezelfde schaal op een los vel, knip ze uit en schuif tot je een logische indeling vindt. Dit knip-en-schuifwerk leidt doorgaans sneller tot een goede indeling dan direct definitief tekenen. Werk je digitaal, gebruik dan de bibliotheek maar pas de maten aan naar je echte meubels.
Reserveer behalve de meubelmaat ook de ruimte om stoelen uit te trekken, kastdeuren te openen en langs elkaar te lopen. Test lastige plekken met tape op de vloer. Werk je aan een uitbreiding? Bekijk daarna het stappenplan voor een uitbouwindeling en de keuzes voor daglicht en verlichting.
Stap 6: voeg maten, schaal en versie toe
Tot slot controleer je de totale maatketen. Tel deelmaten bij elkaar op en kijk of dit de totale muurlengte oplevert. Klopt dat niet, controleer dan je metingen en omrekening. Schrijf de werkelijke maten naast de tekening, niet de centimeters op papier. Voeg schaal, meeteenheid, datum en versienummer toe.
Veelgemaakte fouten bij het maken van een schaaltekening
Een paar valkuilen komen vaak voor. De schaal wisselt halverwege of er wordt zonder liniaal gewerkt, waardoor verhoudingen verschuiven. Ook worden deur- en raamopeningen soms vergeten, met te krappe loopruimtes als gevolg. Een andere klassieke fout is afronden op hele centimeters bij elk segment, waardoor de totale maat niet meer klopt. Neem verder muurdiktes en obstakels zoals leidingschachten altijd mee. En teken meubels altijd op schaal, anders lijkt er meer ruimte dan je echt hebt.
Wanneer is een professionele bouwtekening verstandiger?
Een eigen plattegrond op schaal tekenen is ideaal voor indeling en oriëntatie. Maar ga je constructief ingrijpen, zoals een draagmuur verwijderen of een aanbouw plaatsen, dan is een bouwkundige tekening of berekening vaak nodig. Voor vergunningen verschillen de regels per gemeente. Controleer het Omgevingsloket en laat zo nodig een tekenaar of constructeur meekijken. Twijfel je over de aanpak van je verbouwing? Via Topvakmannen.nl kun je je klus plaatsen en reageren passende vakmannen. Start bijvoorbeeld bij verbouwing voor advies en offertes.
Je schaaltekening afdrukken en delen
Bij afdrukken met “passen op pagina” kan een tekening worden vergroot of verkleind. Print een bestand dat op schaal is opgemaakt op 100% of ware grootte. Voeg een controlelijn toe, bijvoorbeeld een lijn die bij 1:50 precies 2 cm lang moet zijn voor 1 meter in werkelijkheid. Meet die lijn na op de afdruk. Klopt hij niet, dan klopt de afdrukschaal niet.
Deel met de vakman altijd de bemate tekening en de oorspronkelijke meetgegevens. Laat kritieke maten controleren voordat maatwerk wordt besteld. Voor de uitvoering kun je je verbouwklus gratis en vrijblijvend plaatsen.
Veelgestelde vragen over tekenen op schaal
Welke schaal kies ik voor een plattegrond: 1:50 of 1:100?
Voor een enkele kamer werkt 1:50 prettig omdat je meer detail kwijt kunt. Voor een hele woning is 1:100 overzichtelijker. Teken op ruitjespapier van 5 mm en houd bij 1:50 vier hokjes per meter aan, bij 1:100 twee hokjes per meter. Kies de schaal die de ruimte netjes op je papier laat passen.
Hoe meet ik een kamer op voor een plattegrond?
Begin in één hoek en meet elke muur van hoek tot hoek. Noteer nissen, muurdiktes, deur- en raamopeningen met draairichting en vaste elementen zoals radiatoren. Gebruik diagonalen als controlematen en controleer ook de wandlengtes; alleen diagonalen bewijzen niet dat alle hoeken haaks zijn. Werk met vaste meetlijnen en schrijf alle maten op je ruwe schets voordat je de definitieve schaaltekening maakt.
Kan ik gratis een plattegrond maken online in plaats van op papier?
Ja, er zijn diverse 2D- en 3D-planners waarmee je snel een plattegrond online kunt maken. Voordeel is dat muren, deuren en maten strak en consistent blijven. Let erop dat je de juiste schaal instelt en meubels op maat invoert. Voor wie graag tastbaar schuift, blijft ruitjespapier met meubelsjablonen een fijne optie.
Hoe teken ik meubels op schaal in?
Meet elk meubel exact op. Teken ze op dezelfde schaal als je plattegrond en knip ze uit, of gebruik meubels uit een digitale bibliotheek met aangepaste afmetingen. Schuif met de opstelling tot looproutes en deurbewegingen kloppen. Controleer tot slot of grote stukken ook echt door deuropeningen passen.
Wanneer heb ik meer dan een plattegrond nodig, zoals een bouwtekening of vergunning?
Bij constructieve ingrepen moet de technische uitwerking bij de werkzaamheden passen. Laat beoordelen welke tekeningen, berekeningen en eventuele vergunningen nodig zijn. Je eigen indelingsschets is daarbij een startpunt. Lees wie je voor ontwerp en uitvoering kunt inschakelen.
