Je wilt je huis verbouwen of opnieuw inrichten en vraagt je af hoe je zelf een elektraplan maakt. Goed nieuws: met een duidelijke plattegrond, de juiste symbolen en een logisch stappenplan kom je een heel eind. In dit artikel leg ik uit wat er in een elektraplan hoort, hoe je een situatieschema en eendraadschema maakt en waar je op moet letten bij de meterkast en aardlekschakelaars. Je krijgt praktische tips, veelgemaakte fouten en handige tools. Zo maak je een veilig, overzichtelijk en toekomstbestendig plan waar ook een elektricien mee uit de voeten kan.
Wat is een elektraplan en wanneer heb je het nodig?
Een elektraplan is de visuele en inhoudelijke blauwdruk van je elektrische installatie. Het beschrijft waar stopcontacten, lichtpunten, schakelaars en leidingen komen, hoe groepen worden ingedeeld en hoe alles in de meterkast is beveiligd. Je gebruikt het bij nieuwbouw, verbouwingen, het toevoegen van een keuken of badkamer en bij storingen of uitbreidingen later.
Nieuwbouw vs. verbouwing: verschillen in het elektraplan
Bij nieuwbouw start je blanco. Je ontwerpt per ruimte de functies, circuits en aansluitpunten en bouwt vanaf de meterkast logisch op. Bij een verbouwing begin je bij de bestaande installatie. Dan is het belangrijk om je huidige groepen, kabels en beveiligingen zorgvuldig in kaart te brengen en je plan daarop te laten aansluiten. In beide gevallen maak je idealiter een situatieschema per verdieping en een eendraadschema voor de hele woning. Zo zie je wat er waar zit en hoe het is aangesloten.
Regels, veiligheid en NEN 1010 in het kort
In Nederland is NEN 1010 de norm voor veilige woninginstallaties. Die gaat onder andere over kabeldiktes, groepsindeling, aardlekbeveiliging en zones in natte ruimtes. De toegepaste versie kan afhangen van je bouw- of vergunningsmoment. Controleer daarom altijd welke versie voor jouw project van toepassing is. Zelf plannen maken kan, maar werk aan de groepenkast, vaste bekabeling en nieuwe groepen is specialistisch. Schakel daar een erkend elektricien voor in, zeker bij driefase aansluitingen, laadpalen en zonnepanelen.
Wat staat er in een elektraplan?
Een compleet elektraplan bevat doorgaans drie onderdelen. Het situatieschema per verdieping of ruimte, het eendraadschema van de installatie en een overzicht van de groepen en beveiligingen. Samen geven ze helderheid bij aanleg, onderhoud en latere uitbreidingen.
Groepen, stopcontacten en lichtpunten
Noteer per ruimte welke circuits je nodig hebt. Denk aan verlichting, algemene wandcontactdozen, vaste apparatuur en speciale aansluitingen zoals een inductiekookplaat. Werk uit waar stopcontacten en lichtpunten komen, hoe je schakelingen lopen en of je bijvoorbeeld in de woonkamer doorverbindingen of aparte circuits wilt voor audiovisuele apparatuur. In de praktijk is het fijn om meer stopcontacten te voorzien dan je nu denkt nodig te hebben. Richtlijn per kamer helpt, maar kijk vooral naar gebruik: werkplek, tv-hoek, bedden en schoonmaakpunten.
Meterkast en aardlekschakelaars
De meterkast is het hart van je installatie. Je legt vast hoeveel groepen je nodig hebt, hoe die verdeeld worden over aardlekschakelaars en of er een hoofd- of extra aardlekautomaat nodig is. Natte ruimtes en buiteninstallaties vragen om extra bescherming van 30 mA. Plan ook ruimte voor toekomstige uitbreidingen, zoals een extra groep voor een tuinhuis, warmtepomp of thuisbatterij. Twijfel je over de staat van je kast of de juiste indeling, laat dit dan beoordelen en zo nodig aanpassen. Meer weten over vervanging of uitbreiding van de kast? Bekijk meterkast vervangen voor een indruk van wat daarbij komt kijken.
Hoeveel groepen heb ik nodig?
Het aantal benodigde groepen hangt af van de grootte van je woning, het aantal vaste verbruikers en toekomstige uitbreidingen. Als globale richtlijn heeft een gemiddeld eengezinshuis al snel tien tot veertien groepen nodig. Reken op aparte groepen voor verlichting per verdieping, algemene wandcontactdozen per verdieping, elke vaste keukenmachine (vaatwasser, oven, kookplaat), de badkamer en buiteninstallaties. Voeg je later een laadpaal, warmtepomp of thuisbatterij toe, dan komen daar nog groepen bij. Plan liever één of twee groepen extra dan later te weinig ruimte te hebben in de meterkast. Uitbreiden achteraf is duurder dan vooraf goed plannen.
Benodigdheden om zelf een elektraplan te maken
Je hebt een nauwkeurige plattegrond op schaal nodig, liefst per verdieping. Verder volstaan potlood en gum of een tekentool, een set standaardsymbolen, een legenda en een checklist met de gewenste functies per ruimte. Een meetlint helpt om logische hoogtes en afstanden te bepalen. Voor controle in bestaande bouw is een leidingzoeker handig om bestaande leidingen te lokaliseren en te voorkomen dat je ze kruist. Werk je digitaal, dan is een versiebeheer overzicht erg prettig zodat je wijzigingen kunt terugvinden.
Stap voor stap een elektraplan tekenen
Begin eenvoudig en werk naar detail. In mijn ervaring voorkomt dit vergeten aansluitingen en scheelt het tijd bij latere wijzigingen.
De plattegrond als basis gebruiken
Zet per ruimte de functie en meubels neer. Een werkplek vraagt andere aansluitpunten dan een speelkamer. Plaats vervolgens de lichtpunten en bepaal looproutes voor schakelaars bij deuren en overgangen. Zet nu de wandcontactdozen op logische plekken, met speciale aandacht voor hoeken met veel apparatuur zoals tv en werkblad in de keuken. Houd rekening met ergonomie, schoonmaak en zichtlijnen. Werk daarna de leidingen uit met zo min mogelijk kruisende trajecten en kies vaste zones voor verticale en horizontale leidingen.
| Onderdeel | Wat neem je op? | Belangrijk aandachtspunt |
|---|---|---|
| Situatieschema | Plek van stopcontacten, schakelaars, lichtpunten en leidingen per ruimte | Werk met duidelijke symbolen en legenda |
| Eendraadschema | Groepen, verbindingen, beveiligingen en kabelsecties | Houd dit schema synchroon met het situatieschema |
| Meterkast | Groepsindeling, aardlekschakelaars en uitbreidingsruimte | Reserveer ruimte voor toekomstige extra groepen |
| Keuken | Aparte groepen voor vaste apparatuur en extra punten boven werkblad | Inductiekookplaat vraagt vaak driefase aansluiting |
| Badkamer | Veilige plaatsing van verlichting, ventilatie en stopcontacten | Let op zones, IP-waarde en 30 mA aardlekbeveiliging |
Symbolen en legenda correct toepassen
Gebruik standaardsymbolen die iedereen herkent. Denk aan een symbool voor een enkele wandcontactdoos, dubbel stopcontact, centraal lichtpunt, wisselschakelaar en schakelmateriaal voor buiten. Maak een duidelijke legenda met symbolen en afkortingen, bijvoorbeeld voor dimmers, bewegingsmelders en datapunten. Noteer per circuit naar welke groep het gaat en welke kabelsectie je plant. De situatieschema elektra tekening koppel je vervolgens aan het eendraadschema voor het totaaloverzicht.
Specifieke aandachtspunten per ruimte

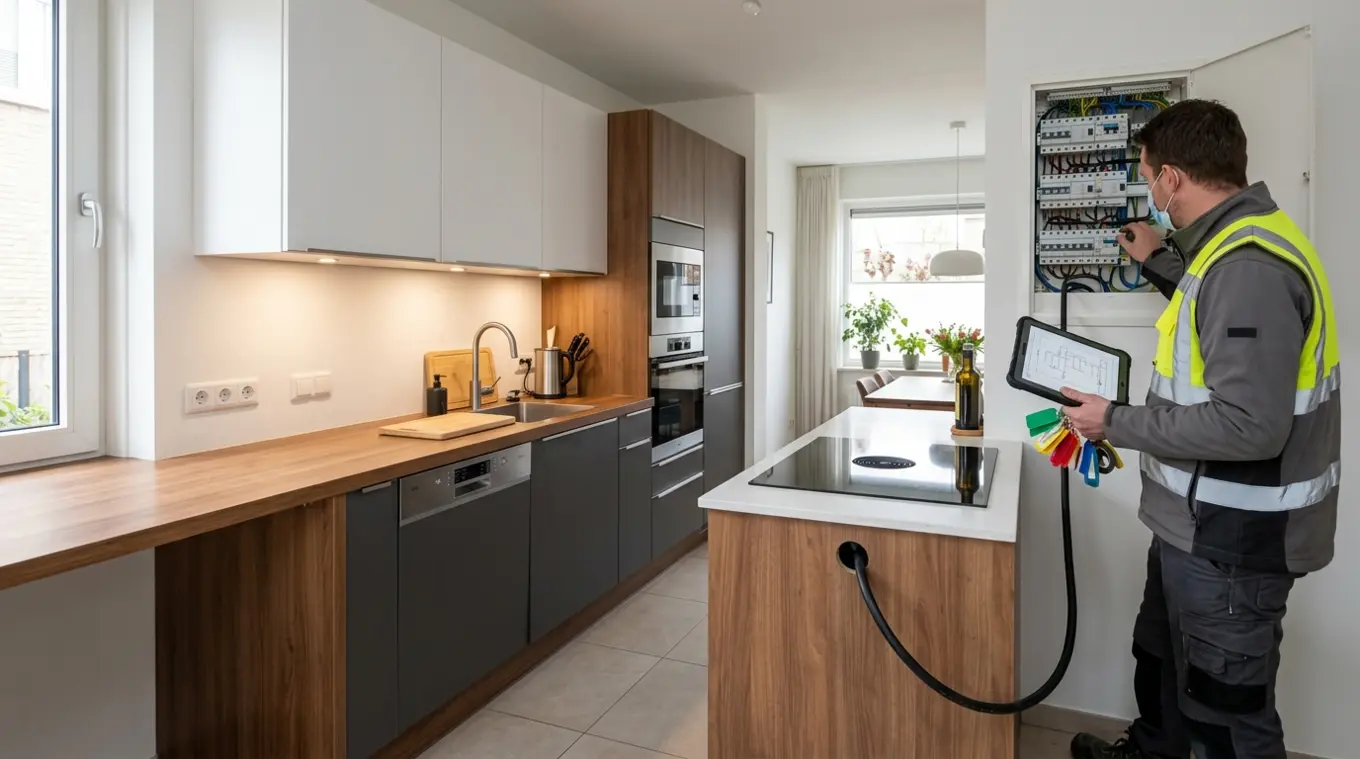

Elektraplan keuken maken
De keuken heeft veel vaste verbruikers. Voorzie aparte groepen voor vaatwasser, oven, magnetron en Quooker. Plan voldoende wandcontactdozen boven het werkblad en denk aan schakelaars voor onderkastverlichting. Een inductiekookplaat vraagt vaak een aparte driefase aansluiting. Werk alles logisch op hoogte uit en laat zware aansluitingen altijd controleren door een elektricien.
Elektraplan badkamer maken
In de badkamer gelden zones met verschillende eisen aan armaturen en schakelmateriaal. Voorzie een aparte groep achter een 30 mA aardlekschakelaar. Plaats stopcontacten buiten spatgebieden en kies armaturen met de juiste IP-waarde. Ventilatie met nalooptimer kan op de lichtschakelaar of apart. Het situatieschema helpt je om veilig te blijven binnen de zonegrenzen.
Handige tools en software voor je elektra tekening
Tekenen kan prima op papier, maar software maakt aanpassen en delen makkelijker. Toegankelijke opties zijn bijvoorbeeld Lucidchart, draw.io en ProfiCAD. Voor technische eendraadschema’s zijn QElectroTech en ProfiCAD geschikt. Voor plattegronden is een tool met maatvoering zoals RoomSketcher of een CAD light pakket praktisch. Kies vooral wat jij prettig vindt, zolang je legenda duidelijk is en versies zijn gedateerd. Bewaar je schema’s als pdf voor delen en als bewerkbaar bronbestand voor latere updates.
Veelgemaakte fouten bij het opstellen van een elektraplan
Te weinig aansluitpunten is de klassieker, vooral bij tv-hoeken, werkplekken en het werkblad. Ook komen onlogische schakelpunten vaak voor, bijvoorbeeld bij een deur die de verkeerde kant op opent. Verder zie ik regelmatig te veel stopcontacten op één groep, onvoldoende rekening met toekomstige uitbreidingen en onduidelijke symbolen zonder legenda. In natte ruimtes ontbreekt soms de juiste beveiliging. Tot slot wordt de meterkast te krap gepland, waardoor later uitbreiden lastig is. Werk daarom met een checklist, gebruik standaardsymbolen en plan altijd tien tot twintig procent groeiruimte in groepen en leidingroutes.
Wanneer schakel je toch een elektricien in?
Bij alles rond de groepenkast, nieuwe groepen, driefase aansluitingen, buiteninstallaties, laadpalen en zonnepanelen is een elektricien de veilige keuze. Hetzelfde geldt bij storingen die je oorzaak overstijgen of wanneer je installatie zichtbaar verouderd is. Een vakman controleert je plan, toetst het aan NEN 1010 en denkt mee over slimme indelingen en kabelkeuzes. Wil je het ontwerp zelf doen en de aanleg laten uitvoeren of controleren, dan kun je elektra aanleggen als klus plaatsen en in contact komen met passende vakmannen uit je regio.
Zo maak je je plan toekomstbestendig
Denk vooruit. Reserveer in de meterkast ruimte voor extra groepen en houd loze leidingen vrij naar zolder, schuur en oprit. Voorzie extra datapunten of goede wifi-dekking. Bij een situatieplan elektriciteit woning is het handig om ventilatie, domotica, beveiliging en buitenverlichting mee te nemen. Zorg dat je eendraadschema maken woning en situatieschema synchroon blijven wanneer je wijzigt. Zet daarom versienummer, datum en korte samenvatting van de wijziging op elk document.
Controle en overdracht
Loop je plan na met een vaste checklist. Kloppen de groepen met de belasting, zijn natte ruimtes apart beveiligd, zijn symbolen eenduidig, is de legenda compleet en staat de kabelsectie overal genoteerd. Voeg overzichtsfoto’s toe van meterkast en belangrijke aftakkingen. Dit helpt bij keuringen, verkoop en toekomstige werkzaamheden. Bij twijfel kun je een second opinion vragen aan een erkend elektricien. Dat kost relatief weinig en voorkomt dure aanpassingen achteraf.
Met een goede plattegrond, duidelijke symbolen en een logisch stappenplan kun je zelf een sterk elektraplan maken. Werk veilig, denk vooruit en leg alles netjes vast in een situatieschema en eendraadschema. Twijfel je bij de meterkast, nieuwe groepen of driefase aansluitingen, schakel dan een elektricien in. Wil je snel in contact komen met passende vakmannen uit je regio, dan kun je je klus gratis en vrijblijvend plaatsen via Topvakmannen.nl.
Is een elektraplan verplicht als ik zelf een elektraplan wil maken?
Een elektraplan is niet in elke situatie wettelijk verplicht, maar bij nieuwbouw en grotere verbouwingen is het feitelijk onmisbaar. Je legt er groepen, beveiligingen en aansluitpunten mee vast en voorkomt fouten tijdens uitvoering. Ook bij verkoop, storingen en uitbreidingen is het handig. Zelf een elektraplan maken mag, maar laat het bij twijfel toetsen aan NEN 1010 door een elektricien.
Wat is het verschil tussen situatieschema en eendraadschema in mijn elektraplan?
Het situatieschema is de plattegrond met symbolen op de exacte plek van stopcontacten, schakelaars, lichtpunten en leidingen. Het eendraadschema geeft de elektrische verbindingen en groepsindeling schematisch weer. Samen vormen ze het complete overzicht. Werk je iets aan je installatie bij, pas dan altijd beide schema’s aan zodat ze synchroon blijven.
Hoe bepaal ik waar stopcontacten moeten komen en hoeveel per kamer?
Kijk naar functie en gebruik. Voorzie voldoende aansluitpunten bij tv-hoek, werkplek en naast bedden. In de keuken plan je extra punten boven het werkblad en aparte groepen voor vaste apparatuur. Neem tien tot twintig procent extra marge voor groei. Plaats stopcontacten op logische hoogtes en houd rekening met schoonmaak en meubels.
Welke software is handig om zelf een elektraplan te maken?
Voor situatieschema’s werken toegankelijke tools als Lucidchart, draw.io of ProfiCAD prettig. Voor eendraadschema’s kun je ook QElectroTech gebruiken. Kies vooral een tool met maatvoering, standaardsymbolen en versiebeheer. Bewaar je bestanden als pdf voor delen en als bewerkbaar bronbestand voor latere updates. Papier en potlood mag ook, zolang je legenda duidelijk is.
Wanneer moet ik ondanks mijn plan toch een elektricien inschakelen?
Bij werkzaamheden aan de groepenkast, nieuwe groepen, driefase aansluitingen, laadpalen, zonnepanelen en installaties in natte ruimtes is een erkend elektricien de veilige keuze. Ook als je installatie verouderd is of bij onduidelijke storingen. Laat je zelf gemaakte elektraplan controleren voordat er wordt gewerkt. Dat voorkomt fouten en voldoet aan NEN 1010.
