Je gaat verbouwen en vraagt je af: hoe zorg ik dat alle elektra, water, verwarming en ventilatie straks klopt? Het korte antwoord: maak eerst een duidelijk installatieplan. Daarmee breng je de bestaande installatie in kaart, bepaal je de nieuwe wensen en leg je vast waar leidingen, aansluitingen en groepen komen. In dit artikel laat ik je stap voor stap zien hoe je zo’n installatieplan voor een verbouwing maakt. Je leest wat erin moet staan, wanneer je een professional inschakelt en welke fouten je beter voorkomt. Zo ga je met vertrouwen van schets naar uitvoering.
Wat is een installatieplan bij een verbouwing?
Een installatieplan verbouwing is de samenhangende set keuzes en tekeningen voor alle technische installaties in je woning: elektra, water, riolering, verwarming, koeling en ventilatie. Het plan beschrijft niet alleen wat je wilt, maar ook waar alles precies komt, hoe het wordt aangesloten en welke capaciteit nodig is. Zie het als de kapstok voor alle installatiewerkzaamheden.
Verschil tussen installatieplan, installatietekening en bouwtekening
Het installatieplan is het totaalplaatje met uitgangspunten, eisen en keuzes. Een installatietekening is de visuele uitwerking: plattegronden met symbolen voor stopcontacten, lichtpunten, schakelaars, water- en afvoerpunten, radiatoren, verdelers en ventilatiekanalen. Een bouwtekening gaat over de bouwkundige indeling, maten en constructie. In de praktijk leg je bouwtekeningen onder je installatietekeningen, zodat alles op elkaar past.
Waarom is een installatieplan onmisbaar bij een renovatie?
Met een helder plan voorkom je verrassingen. Het helpt je budget te bewaken, maakt de werkvolgorde logisch en zorgt dat vakmannen sneller en foutloos kunnen werken. Juist het elektraplan en het ventilatieplan woning worden in de praktijk vaak te laat uitgewerkt. Gevolg: sleuven op verkeerde plekken, te weinig groepen of onvoldoende luchtverversing. Een doordacht plan voorkomt dit en maakt je woning toekomstbestendig, bijvoorbeeld met loze leidingen voor later.
Wat staat er in een installatieplan voor een woning?
Een compleet installatieplan bevat per ruimte de positie en aantallen van aansluitpunten, plus de route van leidingen en kanalen. Daarnaast leg je vast welke vermogens, diameters en groepen nodig zijn. Je beschrijft ook demontage, omleggen en het in bedrijf stellen.
Welke installaties moeten worden opgenomen?
Minimaal neem je op: elektrisch installatieplan woning met elektraplan verbouwing, inclusief groepenkast, lichtpunten, schakelaars, data en domotica. Waterleidingplan maken en sanitair installatieplan, inclusief warm en koud water, afvoeren en ontluchting. Verwarmingsplan verbouwing met cv-leidingen of vloerverwarming, thermostaten en verdelers. Ventilatieplan woning met toevoer, afvoer en capaciteit per ruimte. Waar relevant: koeling, zonnepanelen, laadpaal en een regenwatersysteem. Denk ook aan brand- en inbraakbeveiliging en bekabeling voor slimme oplossingen.
Wil je elektra vernieuwen of uitbreiden? Laat vaste elektra en groepenkast-werkzaamheden uitvoeren door een elektricien. Via Topvakmannen.nl kun je jouw klus plaatsen en passende vakmannen uit je regio vergelijken. Handig startpunt: elektra aanleggen.
| Installatie | Wat neem je op in het plan? |
|---|---|
| Elektra | Groepenkast, groepenverdeling, lichtpunten, schakelaars, stopcontacten, data, domotica en loze leidingen |
| Water en sanitair | Warm en koud water, afvoeren, ontluchting, kranen, sifons en aansluitpunten voor keuken en sanitair |
| Verwarming | Radiatoren of vloerverwarming, vermogen per ruimte, thermostaten, verdelers en leidingroutes |
| Ventilatie | Type systeem, toevoer en afvoer per ruimte, kanaalroutes en benodigde capaciteit of debieten |
| Aanvullende systemen | Koeling, zonnepanelen, laadpaal, regenwatersysteem, brandbeveiliging, inbraakbeveiliging en slimme bekabeling |
Stap voor stap een installatieplan maken
- Doelen en budget bepalen. Wat wil je bereiken en welke kwaliteit kies je? Maak ruimte voor onvoorziene kosten.
- Bestaande installatie in kaart brengen. Noteer huidige groepen, leidingroutes, diameters en ventilatiekanalen. Foto’s van open wanden zijn goud waard.
- Woning inmeten en plattegrond opstellen. Werk met schaal en duidelijke lagen per discipline.
- Indeling finetunen. Plaats stopcontacten en waterpunten waar je ze gebruikt, niet alleen waar ze nu zitten.
- Elektra uitwerken. Teken lichtpunten, schakelaars, wandcontactdozen, data en loze leidingen. Bepaal het aantal en de verdeling van groepen.
- Water en sanitair. Leg aan- en afvoer logisch en kort, met voldoende afschot en toegankelijkheid voor sifons en kranen.
- Verwarming. Kies per ruimte het vermogen, radiatoren of vloerverwarming en de leidingroutes.
- Ventilatie uitwerken. Bepaal type systeem, kanaalroutes en debieten per ruimte.
- Detailleer doorvoeren en sparingen. Stem af met bouwkundige wijzigingen.
- Controle en clash-check. Kijk of leidingen, kanalen en constructie elkaar niet in de weg zitten.
- Materiaallijst en faseringsplan. Wat komt wanneer en door wie.
- Laat je plan toetsen door de juiste vakman.
Werk je aan een grotere verbouwing? Overweeg direct energiemaatregelen, zoals vloerverwarming of een warmtepomp. Oriënteer je hierop via vloerverwarming laten aanleggen of plan je totale verbouwing slim met bijbehorende installaties.

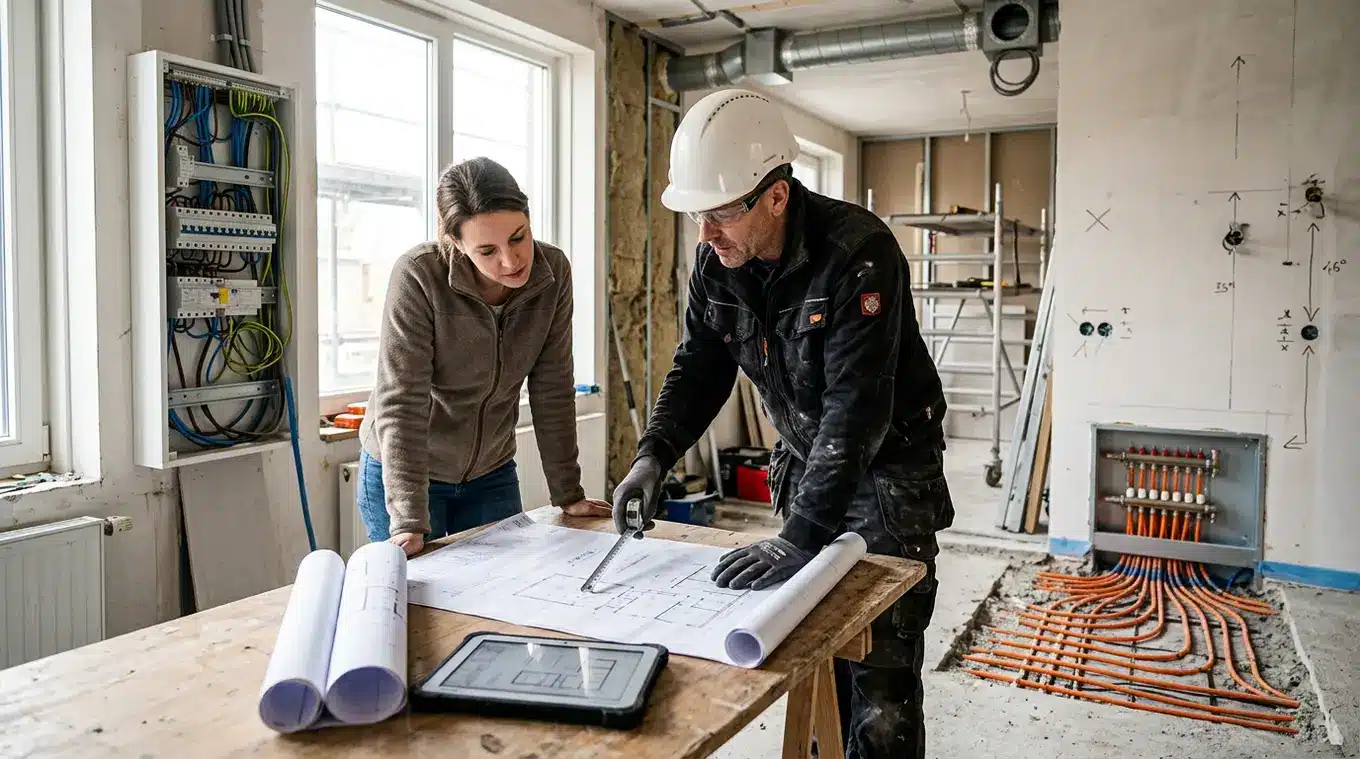

Wanneer schakel je een professional in?
Altijd bij werkzaamheden aan de groepenkast, vaste elektra, gas en complexe verwarmings- of ventilatieberekeningen. Bij constructieve aanpassingen kan een constructeur nodig zijn en vergunningen verschillen per gemeente. Twijfel je over capaciteit, leidingdiameters of kanaalroutes? Laat dit controleren door een vakman. Een uur meedenken vooraf bespaart vaak een dag herstelwerk achteraf.
Veelgemaakte fouten bij het opstellen van een installatieplan
Te weinig stopcontacten en lichtpunten in leefruimtes, waardoor je later met kabels werkt. Onvoldoende groepen en onlogische verdeling, met als risico dat stoppen doorslaan. Lange, omslachtige leidingroutes met veel bochten, wat comfort en capaciteit kost. Te weinig aandacht voor ventilatie, met kans op vocht en schimmel. Vergeten loze leidingen voor toekomstig gebruik. Geen revisietekeningen of fotologboek, waardoor storingen later lastig te vinden zijn. En tot slot: niet tijdig afstemmen tussen disciplines, waardoor kanalen en leidingen botsen met constructie of maatvoering.
Tip uit de praktijk: maak per discipline een aparte laag en een gecombineerde clash-check. Zo zie je direct conflicten en kun je vroeg bijsturen.
Wat kost het opstellen van een installatieplan?
De kosten hangen sterk af van de omvang van je verbouwing en wie het plan opstelt. Doe je het zelf op basis van een opmeting en een tekenprogramma, dan zijn de kosten beperkt tot je eigen tijd. Schakel je een installateur of tekenbureau in voor een volledig uitgewerkt plan met tekeningen per discipline, dan betaal je voor die dienst. Hoe meer installaties, hoe complexer het plan en hoe hoger de kosten doorgaans uitvallen.
Weeg de kosten altijd af tegen het risico op faalkosten. Een ontbrekend of onvolledig plan leidt eerder tot herstelwerk en meerwerk dan een goed uitgewerkt plan aan kosten meebrengt. Wil je weten wat een vakman rekent voor jouw situatie? Plaats je klus op Topvakmannen.nl en ontvang offertes van specialisten in jouw regio.
Een goed installatieplan verbouwing geeft rust op de bouw en voorkomt dure wijzigingen achteraf. Begin bij je wensen en budget, teken per discipline helder uit en laat je keuzes toetsen door een vakman. Zo krijg je een woning die klopt in comfort, veiligheid en energiegebruik. Wil je sparren met specialisten of direct offertes vergelijken? Plaats je klus gratis en vrijblijvend via Topvakmannen.nl. Je wordt gekoppeld aan maximaal 3 passende vakmannen uit je regio.
Wat is het verschil tussen een installatieplan en een installatietekening?
Een installatieplan voor een verbouwing maken is het totaal aan keuzes, uitgangspunten en capaciteiten voor alle installaties. De installatietekening is de visuele uitwerking op schaal, met symbolen voor aansluitpunten en leidingroutes. Je gebruikt beide: het plan als kompas, de tekening als werkinstructie op de bouw.
Hoe begin ik met een elektraplan voor mijn verbouwing?
Maak per ruimte een lijst met functies en apparaten, bepaal looproutes voor schakelaars en teken lichtpunten, wandcontactdozen en data. Verdeel verbruikers logisch over groepen. Laat vaste elektra en de groepenkast altijd uitvoeren door een elektricien. Twijfel je? Plaats je klus en laat een vakman meekijken naar je installatietekening verbouwing.
Moet ventilatie altijd in mijn installatieplan staan?
Ja. Een ventilatieplan woning voorkomt vocht, schimmel en muffe lucht. Leg vast welk systeem je kiest, waar kanalen lopen en welke capaciteit per ruimte nodig is. Badkamer, toilet en keuken vragen vaak extra afvoer. Een vakman kan berekenen of de gekozen diameters en debieten kloppen voor jouw woning.
Wat neem ik op in het waterleidingplan en sanitairplan?
Teken warm en koud water, afvoeren met afschot, keerkleppen en bereikbaarheid van kranen. Plaats aansluitpunten logisch bij sanitair en keuken. Denk aan leidingspaden, geluid, isolatie en eventuele circulatie voor warm water. Een duidelijk waterleidingplan en sanitair installatieplan voorkomt hak- en breekwerk tijdens montage.
Wanneer schakel ik professionals in voor mijn installatieplan?
Altijd bij vaste elektra, groepenkast, gas, complexe verwarmings- en ventilatieberekeningen en bij constructieve ingrepen. Regels en vergunningen verschillen per gemeente, dus check het Omgevingsloket. Een vakman helpt je keuzes te toetsen en faalkosten te voorkomen, zeker in oudere woningen met onduidelijke bestaande installaties.
